Электрогидравлический усилитель мощности сопло-заслонка - часть 7


Коэффициент kД характеризует крутизну характеристики UД = UД(x2)» где UД — напряжение, снимаемое с сигнальной обмотки индукционного датчика:

здесь UmaxД — расчетное значение напряжения на сигнальной обмотке индукционного датчика.

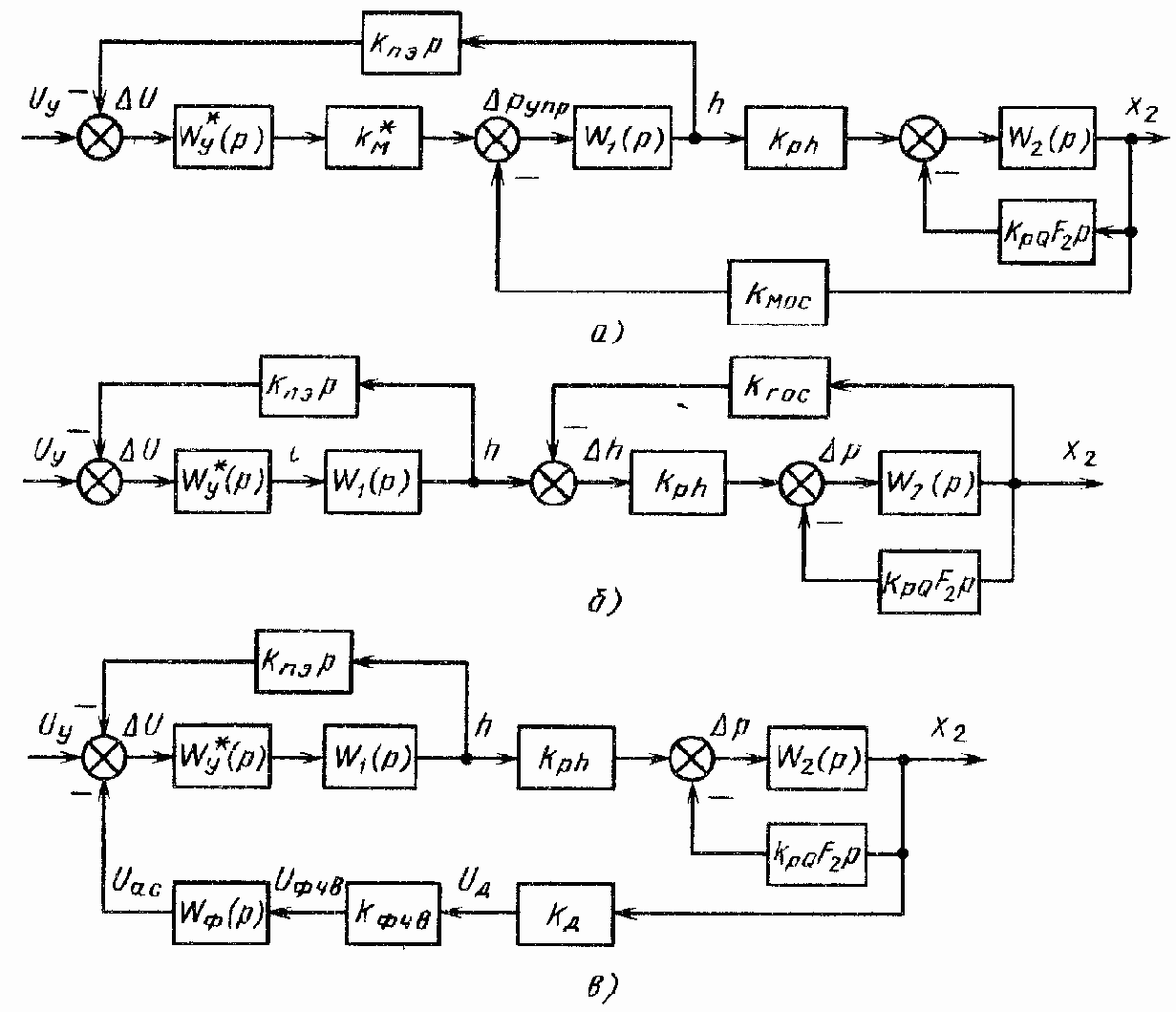

Рис. 77. Структурные схемы двухкаскадных ЭГУ сопло-заслонка

Коэффициент передачи фазочувствительного выпрямителя

где UmaxФВЧ — расчетное значение напряжения на выходе ФЧВ. Передаточная функция частотного фильтра W? (p) в самом общем случае может быть представлена в следующем виде;

где

— полином n-й степени от p;
— полином m-й степени от p (n > m); kф = UmaxОС /UmaxФВЧ — коэффициент передачи частотного фильтра; UmaxОС — расчетное значение напряжения обратной связи.

Вид полиномов

и
зависит от рабочей частоты напряжения питания индукционного датчика обратной связи, от динамических и статических характеристик операционного усилителя.
