4.4. ИНДУКЦИОННЫЕ ИЗМЕРИТЕЛИ РАССОГЛАСОВАНИЯ

В качестве ИР переменного тока широкое применение получили устройства трансформаторной синхронной передачи на электрических индукционных микромашинах типа сельсинов и вращающихся трансформаторов (BT).

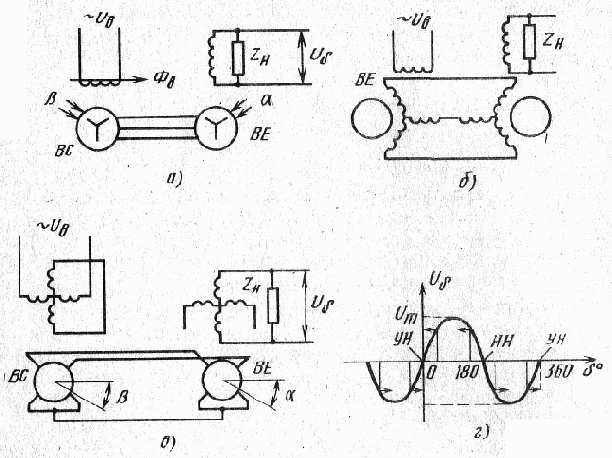

ИР на сельсинах (рис. 49, а) состоит из двух сельсинов: сельсина-датчика BC и сельсина-приемника BE. К источнику питания переменного тока подключена только обмотка возбуждения сельсина-датчика. Сельсин-приемник возбуждается переменным магнитным потоком Фв, создаваемым фазными напряжениями сельсина-датчика, передаваемыми сельсину-приемнику по трехпроводной цепи синхронизации. Однофазная обмотка сельсина-приемника служит для выработки сигнала рассогласования. Условно-графическое изображение схемы на бесконтактных сельсинах в соответствии с ГОСТ 2.722—68 дано на рис. 49, б.

B момент согласования, характеризуемого взаимно перпендикулярным расположением осей однофазных обмоток сельсинов, суммарный магнитный поток приемника перпендикулярен оси выходной обмотки сельсина-приемника и напряжение рассогласования t/? = 0. При наличии рассогласования механический поворот ротора сельсина-датчика преобразуется в поворот магнитного потока сельсина-приемника. Этот поток пронизывает однофазную управляющую обмотку, с которой снимается напряжение, характеризующее отклонение сельсинов от положения согласования:

где Umax — максимальное напряжение синхронизации.

Применение BT в качестве формирователей сигнала управления обусловлено повышением требований к точности СП, так как схемы на BT обеспечивают более точное преобразование угла рассогласования. Чаще всего измерение выполняют с помощью двух BT (TC и TE), включенных по трансформаторной схеме (рис. 49, в) и работающих аналогично ИР на сельсинах. Схема на BT вырабатывает напряжение рассогласования

где UП—напряжение питания; kТ—коэффициент трансформации между обмоткой возбуждения и вторичной обмоткой.

Сельсины и BT выпускаются в контактном и бесконтактном исполнении, корпусные и бескорпусные, с различными напряжениями возбуждения и на различные частоты.
