17.1. ЧАСТОТНЫЕ ПОКАЗАТЕЛИ КАЧЕСТВА

Качество СП определяют по виду переходного процесса (рис. 164), возникающего при отработке возмущения типа единичного скачка 1. Основными показателями качества являются:

Рис. 164. График переходного процесса

1) перерегулирование ?, определяемое отношением максимального выброса Хmax — Хуст

регулируемой величины к ее установившемуся значению Хуст в процентах:

B реальных приводах перерегулирование не превышает 10 ... 50 %;

2) время переходного процесса tр, характеризующее быстроту затухания колебаний и отсчитываемое от момента подачи возмущения до момента, когда регулируемая координата станет равной допустимой погрешности, т. e. войдет в зону ±?лоп или, если погрешность неизвестна, допустимому значению, составляющему 5 % установившегося значения;

3) число колебаний n, равное числу переходов через установившееся положение за время tр. Обычно n = 2 ... 3;

4) установившаяся погрешность, которую находят как разность ординат входного воздействия и выходной величины ?у = Хуст, — X(t)t>?; эта погрешность характеризует точность СП.

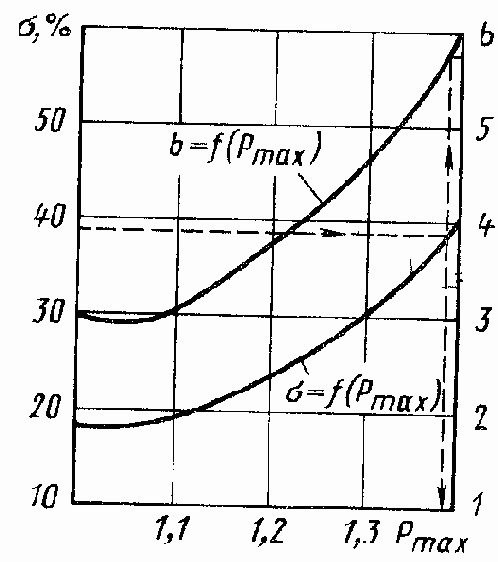

Чем меньше перерегулирование ?, время переходного процесса tр, количество колебаний и выше точность, тем выше качество СП. Однако такая оценка качества связана с трудностью построения самого переходного процесса. Составить косвенную оценку реакции СП на входной сигнал можно на основании рассмотрения амплитудно-частотных характеристик (АЧХ) привода, так как практически любой входной сигнал может быть представлен в виде ряда гармонических составляющих.

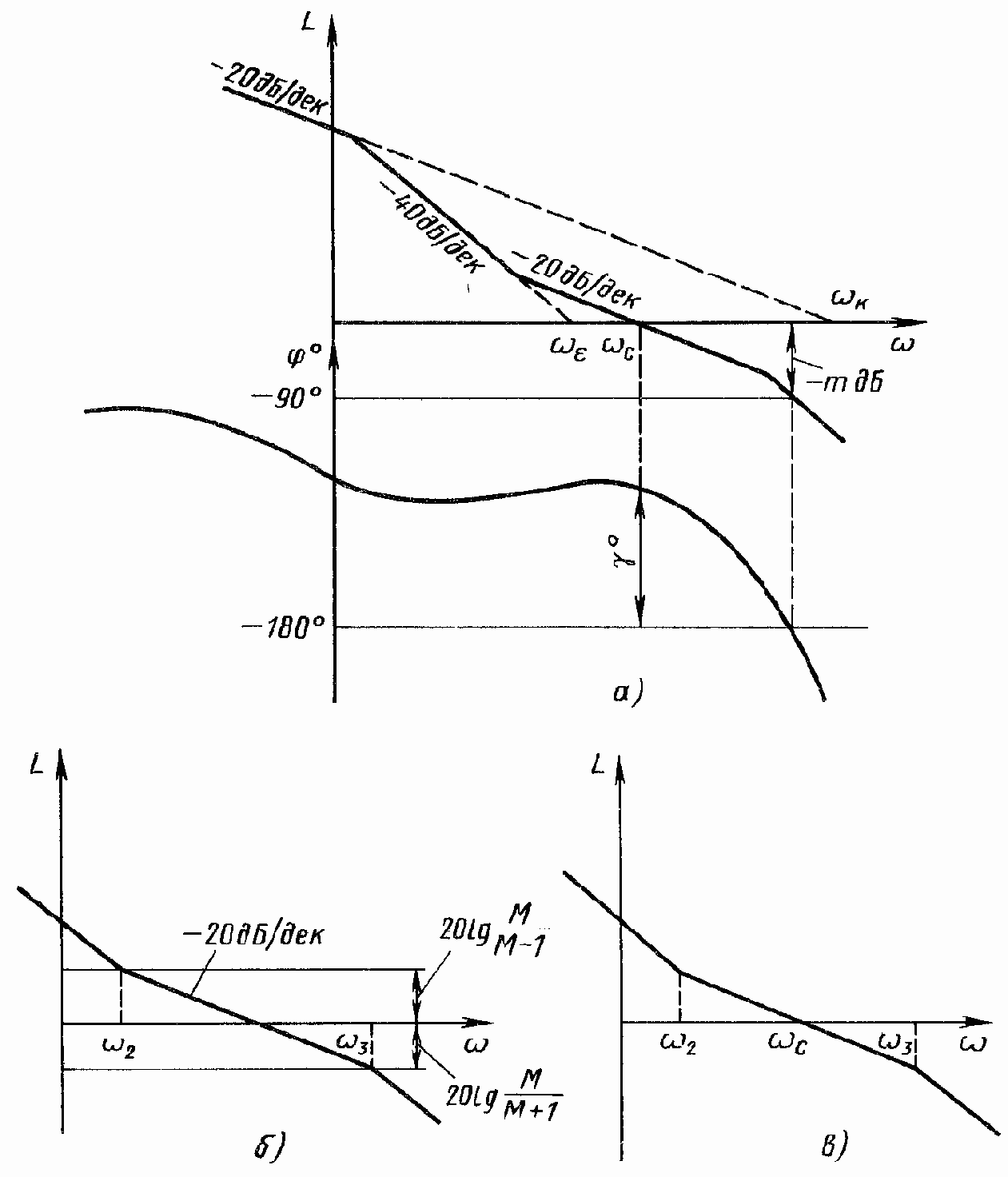

По АЧХ, показанной на рис. 165, а, можно судить о том, что СП отрабатывает входной сигнал на всех частотах без искажения. Ho также идеально этот привод отрабатывает и сигнал помехи, что недопустимо. Для повышения помехозащищенности СП АЧХ видоизменяют так, чтобы на низких частотах гармонических составляющих входного сигнала модуль частотной характеристики был больше единицы, а на высоких частотах для ослабления сигнала помех |W (j?)| был меньше единицы (рис. 165, б). Эту же зависимость можно проследить и в ЛАЧХ разомкнутого привода (рис. 165, в).
